Product Introduction
尼龙专用无卤环保阻燃剂
▶▶基于 FA-1908 阻燃增强增强尼龙的灼热丝性能
|
|
GWF EC60695-12 |
GWIT IEC60695-13 |
|
FA-1908阻燃PA6 |
960℃/1mm |
775℃/1mm |
|
FA-1908阻燃PA66 |
960℃/1mm |
775℃/1mm |
▶▶▶ PA66+GF30 电学性能
|
|
非阻燃 |
溴化聚苯乙烯阻燃 |
FA-1908阻燃 |
|
|
CTI |
V |
600 |
325 |
600 |
|
体积电阻率 |
Ωm 10E10 |
6.6 |
0.4 |
4.1 |
|
介电常数 |
10E5Hz |
6.1 |
5.6 |
5.5 |
|
介电强度 |
KV/mm |
38 |
35 |
37 |
|
介电损耗 |
10E5 Hz |
0.0956 |
0.083 |
0.0789 |
参考配方
|
成分 |
配比(%) |
|
Pa66EPR27 |
55 |
|
偶联剂Kh550 |
0.5 |
|
FA-1908 |
14 |
|
抗氧剂 |
0.5 |
|
短切玻璃纤维560A |
30 |
参考工艺
|
一区：200 |
二区：260 |
|
三区：260 |
四区：260 |
|
五区：230 |
六区：220 |
|
七区：210 |
八区：210 |
|
九区：230 |
十区：250 |
|
机头：260 |
转速：300-380 |
测试性能
|
测试项目 |
实测值 |
|
拉伸强度(MPa |
167 |
|
断裂伸长率(% |
2.3 |
|
弯曲模量(MPa) |
9668 |
|
弯曲强度(MPa |
240 |
|
冲击强度(KJ/m²) |
92 |
|
缺口冲击强度((KJ/m²) |
12.2 |
|
阻燃性能(1.6mm) |
V-0 |
|
GWFI |
960℃/1mm |
|
GWIT |
775℃/1mm |
|
熔体流动速率(g/10min) |
35 |

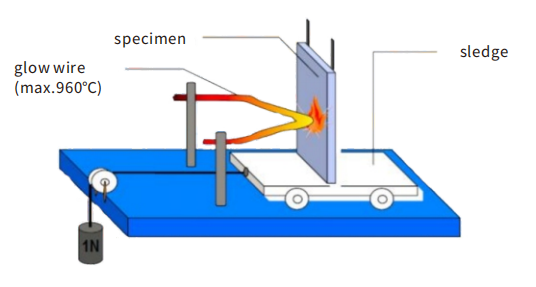

◆灼热丝测试IEC 60695
GWIT:在指定温废条件下不引燃(引燃：火焰持续>5s)。
GWFl:在指定温度条件下火焰在30秒内熄灭
FA-1908产品简介
本产品是本公司自主研发的含磷环保阻燃剂，主要成分为磷氮型阻燃剂通过特殊工艺处理。本产品具有阻燃效率高、降低加工温度，无析出及良好的脱模性、着色性好等特点。本产品应用在玻纤增强尼龙中具有优异的机械和电气性能并且低烟无毒，造粒无断条，阻燃效率高，是一款高效阻燃剂。
在30%玻纤增强尼龙体系中，添加14-16%本产品可达到94V-0(1.6mm)阻燃等级。
